Diagramဖက္နည္းအပိုင္း (၁)

က်ြန္ေတာ္တို႔Diagram ဖက္တတ္ဖို႕ရာပထမဆံုးေလ့လာရမွာDiagram မွာပါတဲ႕ ကြန္ပိုးနက္ေတြနဲ႕သေကၤတေလးေတြကိုေတာ့သိထားမွျဖစ္ပါမယ္သေကၤတတစ္ခုကိုၾကည့္လိုက္သည္ႏွင့္ဒါကေတာ့ျဖင့္Resistor ခံပီးဝင္ထားတာဒါကေတာ့Capactor ခြထားတာပလားဆိုပီးသိႏိုင္မယ္ျဖစ္ပါတယ္ေအာက္ပါပံုးေလးထဲမွာေလ့လာၾကည့္ပါအၾကည္လိုျခင္ရင္ေတာ့ Pdf ေဒါင္းပီးေလ့လာပါေနာက္အပိုင္းခြဲပီးထပ္တင္ေပးပမည္။

Download pdf

Back light Diagram C8813,G730

Phone circuitေတြမွာအပ်က္မ်ားဆံုးလို႔လဲေျပာလို႔ရပါတယ္c8813,G730ေတြအတြက္ Backlight ပိုင္းေလးကို
Diagram ေလးနဲ႕ခြဲထုပ္ေပးထားပါတယ္ အသံုးတည့္မယ္ဆို
PDF ဖိုင္ေလးနဲ႕လုပ္ေပးထားပါတယ္ လိုအပ္ရင္ယူသြားပါ
DOWNLOAD

Honor 4x Diagram

Hardware ဆရာေတြတြက္အသံုးဝင္တဲ႕ Honor 4x
Diagramေလးပါ လိုအပ္တဲ႕သူမ်ားဒီမွာေဒါင္းႏိုင္ပါတယ္
 DOWNLOAD

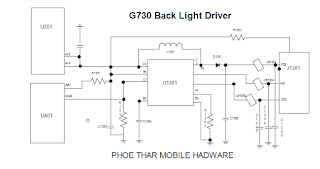

G730 Back Light Diagram

cool pad 5108 , 5109 1X error

cool pad 5108 , 5109 1X ဘဲတတ္ေတာ့လွ်င္ network ic ပ်က္တာပါ
mic လမ္းေၾကာင္းပ်က္လွ်င္ back light မထြက္ေတာ့လွ်င္ေအာက္ပါေနရာမ်ားတြင္ေက်ာ္ေပးႏိုင္သည္။

C8816D speaker jumperေလးပါ

c8816d speaker လမ္းေၾကာင္းပ်က္ရင္ျဖစ္ေစအသံမထြက္ေတာ့ရင္ျဖစ္ေစေက်ာ္လို.ရေအာင္လို့ပါ။

c8950D

c8950Dအတြက္ပါ

Resistor , Condenser, ေကာင္းမေကာင္းတိုင္းနည္း

Resistor တစ္လံုးအလုပ္လုပ္တာကေတာ့ volt ကိုေလွ်ာ့ေပးတာပါ။
Resistor  တိုင္းနည္းကေတာ့ မီတာကို X1 (သို့မဟုတ္) Ω တန္ဖိုးျမင့္လွ်င္ X10 ထာတိုင္းပါ။
မီတာတတ္လွ်င္  resistor ေကာင္းသည္ဟု ယူဆႏိုင္သည္ အကယ္၍ မီတာမတတ္လွ်င္ပ်က္သည္ဟုယူဆႏိုင္သည္။ မွတ္ခ်က္ Ω တန္ဖိုးမ်ားလွ်င္ မီတာအနည္းငယ္မွ်သာတတ္သည္။

 Condenser အလုပ္လုပ္တာကေတာ့ ic တို.၏လိုအပ္ေသာ volt အားတို့ကို + volt - volt ကိုခြပီး volt ကို သိုေလွာင္းေပးပါသည္ထို.ေၾကာင့္ condenser ေရွာ့က်တတ္ပါသည္တိုင္နည္းကေတာ့
မီတာကို X1K (သို့မဟုတ္) X10K တြင္ထားပါ condenser ၏ ေဘးႏွစ္ဖက္ကိုမီတာတံ (+ - ) ျဖင့္ေထာက္လိုက္ပါ မီတာတတ္ပီးခ်က္ျခင္ က်သြားရပါမယ္ အကယ္၍မီတာျပန္မက်လွ်င္မေကာင္းပါ
(သို့မဟုတ္) လံုး၀မတတ္လွ်င္လဲမေကာင္းပါ ႏွစ္ဖက္လံုးကိုအျပန္အလွန္တိုင္းၾကည့္ပါတတ္ပီးျပန္က်ရပါမည္။

အမွားပါရင္ေတာ႔ခြင့္လႊတ္ပါ ကၽြန္ေတာ္သိသေလာက္မွ်ေ၀ေပးတာပါ။
